Изготовление факельных установок горизонтального типа - ГФУ

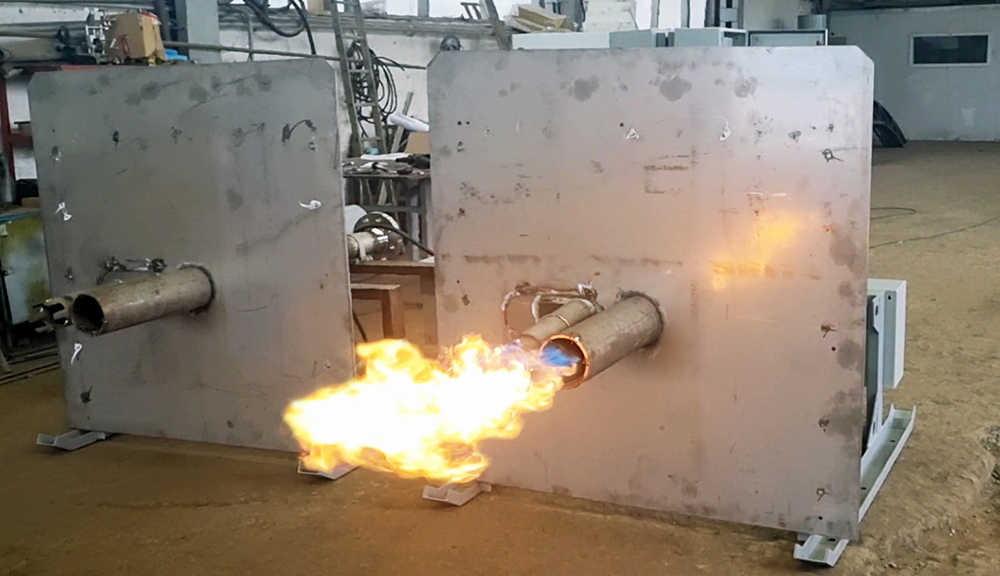

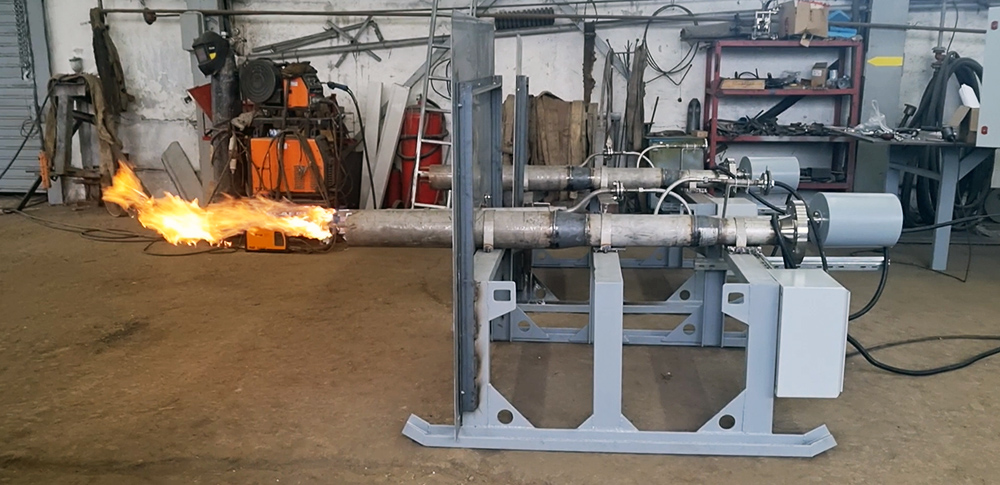

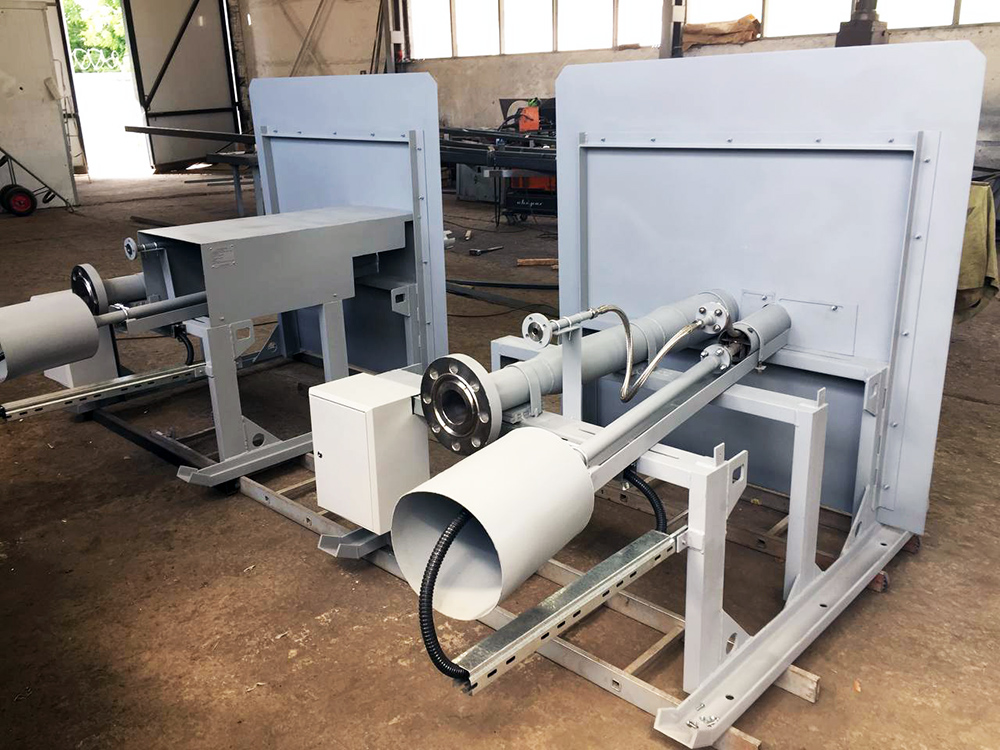

Горизонтальная факельная установка производства ТПП Нефтеавтоматика представляет собой оборудование для контролируемого бездымного сжигания газовых сбросов и промышленных стоков установок нефтегазоперерабатывающих предприятий. ГФУ могут использоваться для сжигания аварийных и постоянных газовых сбросов.

Условное обозначение горизонтальной факельной установки УФ АСУ-Г-50/100/20 ХЛ.
Установка факельная (УФ) с автоматизированной системой управления (АСУ), Г- горизонтального исполнения, 50 - Ду горелочного устройства №1, 100 - Ду горелочного устройства №2 (при наличии второй линии сброса газа), 20 - Ду технической жидкости для термической утилизации (при наличии), ХЛ - климатическое исполнение.

Габариты и стоимость ГФУ

Основные типоразмеры и примерная стоимость горизонтальных факельных установок, при стандартных технических характеристиках и одной линии сброса газа. Максимальное давление сбросного газа -16 МПа
* Тип по ТУ: УФ АСУ-Г-50 У1 (расход сбросного газа примерно до 50 0000 н. м3/сут; количество дежурных горелок - 1 шт) цена - 2 200 000 руб.
* Тип по ТУ: УФ АСУ-Г-100 УХЛ (расход сбросного газа примерно до 150 000 н. м3/сут; количество дежурных горелок - 1 шт) цена - 2 350 000 руб.
* Тип по ТУ: УФ АСУ-Г-200 ХЛ (расход сбросного газа примерно 600 000 н. м3/сут; количество дежурных горелок - 2 шт) цена - 3 950 000 руб.
Примерная стоимость на горизонтальную факельную установку указана в рублях, с учетом НДС 20%

Габаритный чертеж факельной установки горизонтальной и задание на фундамент для скачивания:

для УФ АСУ-Г-100
